現在電子產品制造企業中，大部分的DIP焊接加工作業都選用自動焊接方式。手動焊接技術只是起到補焊和修整的輔助性作用。與手動焊接技術相比，自動焊接技術具有減少人為因素的影響、提高效率、降低成本、提高質量等優勢。下面就由的技術員來給你介紹幾種DIP焊接加工的方式。
DIP焊接加工的方式主要有浸焊、波峰焊、再流焊三種。

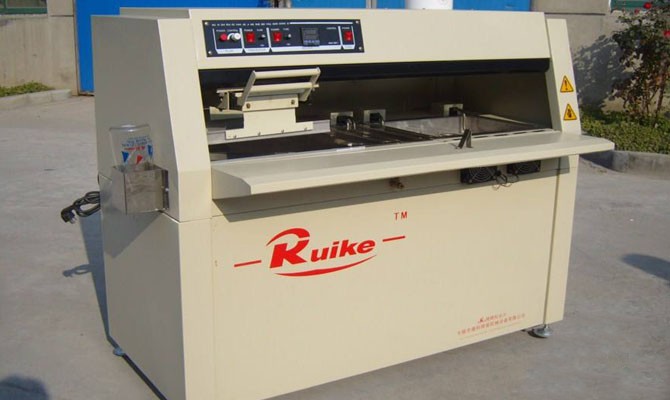

1、 浸焊
浸焊是將插裝好元器件的印制電路板在熔化后的錫槽內浸焊，一次完成印制電路板眾多焊點的焊接方式。不僅比手工焊接更有效，而且可消除漏焊的現象。浸焊也分為手工焊接和機器自動焊接兩種形式。

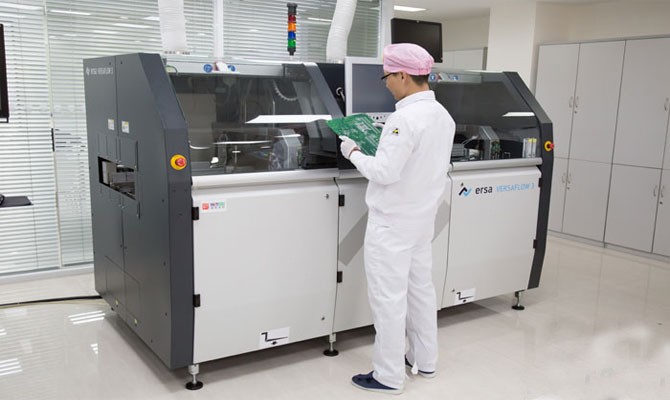

2、 波峰焊
波峰焊是采用波峰焊機一次完成印制電路板上全部焊點的焊接。一般用于自動焊接生產。機械泵不斷的從噴嘴中壓出液態錫波，當印制電路板通過時，焊錫以波峰的形式不斷的溢出至印制電路板面進行焊接。波峰焊分為單波峰焊、雙波峰焊、多波峰焊和寬波峰焊等。

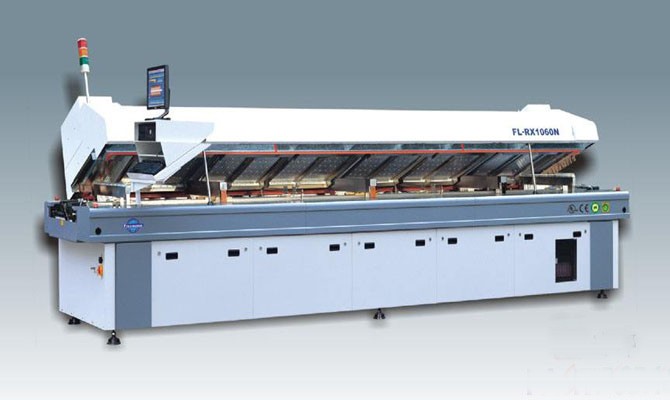

3、 再流焊
再流焊是通過重新熔化預先分配到印制電路板上的焊膏，實現表面組裝元器件的焊端或引腳與印制板焊盤之間的機械與電氣連接的一種焊接方式。一般用于自動生產中，進成組或逐點焊接。
再流焊的技術優勢在于元器件收到的熱沖擊小、高溫受損的幾率小和很好的控制焊料的施加量。
根據加工方式的不同，再流焊分為氣相再流焊、紅外再流焊、熱風循環再流焊等等。
而在DIP焊接加工中，波峰焊又獨占鰲頭。在電子DIP加工生產線上，波峰焊承擔了所有DIP插件的焊接工作。波峰焊在數量上不僅能保證電子的生產需求，也能在質量上滿足電子對品質的嚴格要求。
